波浪加工
波浪加工可以制作直波浪和折波浪效果。
直波浪 折波浪
菜单【波浪板 >波浪加工】
实现方法:
1. 选择菜单【波浪板 > 波浪加工】。

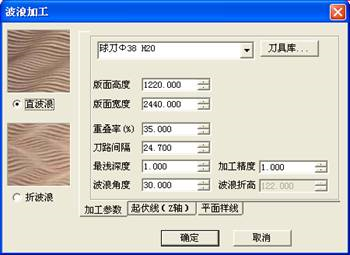

2. 选择纹理样式,选择刀具,设置参数
3. 单击“确定”按钮,生成加工路径。
参数含义:
版面高度:加工板材的高度。
版面宽度:加工板材的宽度。
重叠率: 每刀的刀具路径覆盖上次刀具路径的百分比。
刀路间隔:每刀路径之间距离。
最浅深度:刀具深入加工材料表面的最小深度。
加工精度:加工路径的精确度,数值越小精度值越高,相应的计算时间也会相应的变长。
波浪角度:纹理在加工中移动的角度,是相对上一刀加工的纹理起点在加工板材上偏移的角度。
波浪折高:波浪产生波折的高度。

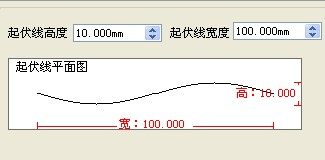

起伏线参数
起伏线高度:Z轴曲线的高度。
加工总深度 = 最浅加工深度 + 起伏线高度
起伏线宽度:Z轴曲线的宽度。

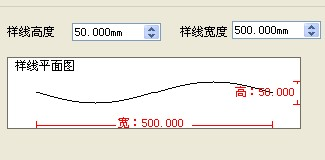

平面样线参数
样线高度:平面样线Y轴的宽度。
样线宽度:平面样线X轴的宽度
