操作轴的使用

---

              菜单【查看>显示操作轴]          菜单【查看>关闭操作轴】

---

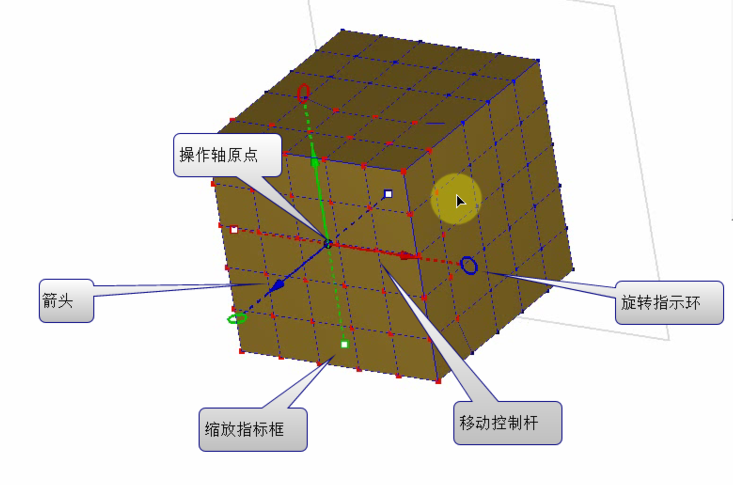

 一、操作轴各部分名称：







对操作轴各部分进行操作，可以实现对选中的物体进行移动、比例缩放和旋转。（通过按住鼠标左键的同时来操作操作轴来实现）。

对操作轴各部分进行操作，也可以实现对操作轴自身的移动和旋转。（通过按住鼠标右键的同时来操作操作轴来实现）。

二、操作轴自身的变换：

操作轴自身进行变换是为了调整操作轴自身的位置，方便以后操作轴对选中的物体进行变换。

  1、操作轴自身的移动：

      1）、按住鼠标右键，可以将操作轴沿X轴、Y轴或Z轴移动。
     2）、按住鼠标右键，将鼠标放在操作轴原点处拖动操作轴，操作轴可以在X轴、Y轴或Z轴任意方向移动。





   2、操作轴自身的旋转：

     操作轴箭头的前面各有一个小圆圈，按住鼠标右键同时点击并拖动这个小圆圈可以旋转操作轴的方向。



三、操作轴对物体的变换：

  1、移动：

        1）、按住鼠标左键，可以将选中的物体沿X轴、Y轴或Z轴移动。

       2）、操作轴精确移动物体：点击操作轴X轴、Y轴或Z轴方向移动控制杆, 当弹出输入框时，输入数值，然后按回车键，可以对选中的物体进行X轴、Y或Z轴方向的精确移动。



2、缩放：

1）、单轴缩放：

X轴、Y轴或Z轴移动控制杆的尾部分别有一个白色的小方框，点击这个小方框，沿着相应的坐标轴方向拖动，可以放大或缩小选中的物体。

2）、两轴缩放：

①在X轴方向，点选X轴上控制杆上的白色小框，同时按住SHITF键，选中的物体在X轴和Y轴方向同时缩放。

② 在Y轴方向，点选Y轴上控制杆上的白色小框，同时按住SHITF键，选中的物体在Y轴和Z轴方向同时缩放。

③在Z轴方向，点选Z轴上的控制杆上的白色小框，同时按住SHITF键，选中的物体在Z轴和X轴方向同时缩放。

3）、三轴缩放：

按住CTRL锓的同时，点选任意X轴、Y轴或Z轴移动控制杆上的一个白色小框，选中的图形或物体在X轴、Y轴和Z轴三个方向同时缩放。



 3、旋转：

     操作轴箭头的前面各有一个小圆圈，点击并拖动这个小圆圈可以旋转选中的物体。



四、应用实例

        实例1：





     实例2：
