变半径曲面圆角

           菜单【曲面>变半径曲面圆角】

           实现方法：

           1、选中图形，按鼠标右键，选择“分解图形”。

           2、选择菜单：【曲面>变半径曲面圆角】。

           3、点选要填加圆角的两个相邻的曲面。

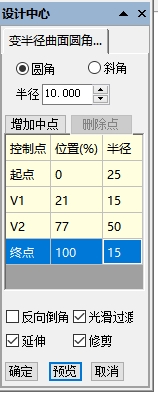

           4、在对话框中进行设置：

           半径：指曲面圆角的半径。

           可以设置起点和终点不同的半径值，然后进行预览。

           增加中点：从起点或终点拖动鼠标，可以增加中点，或者点选对话框中“增加中点”按钮来增加中点。

           删除中点：选中对话框中需要删除的中点， 点击“删除”按钮。（起点和终点是不能删除的）。

           勾选“光滑过渡”复选框：在截面之间，半径在节点之间的变化是呈现抛物线的变化规律的。

           不勾选“光滑过渡”复选框：在截面之间，半径在节点之间的变化呈现直线的线性变化规律。

           6、点击确定按钮，完成操作。
