放射线加工
放射线法精加工适用于圆形对称形态的物体加工,如:球状、圆柱、盘状等物体。
菜单【加工路径 > 曲面精加工 > 放射线加工】
实现方法:
1.选中曲面。
2.选择菜单【加工路径 > 曲面精加工 > 放射线加工】。
3.设置参数。
4.单击“确定”按钮。

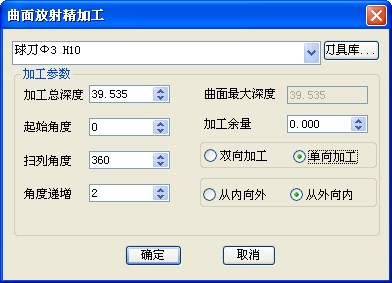

加工参数:
加工总深度:设置加工深度。
曲面最大深度:曲面能达到的最大深度,系统自动计算生成。
起始角度:设置加工起始角度的位置。
扫列角度:设置扫列角度范围值。

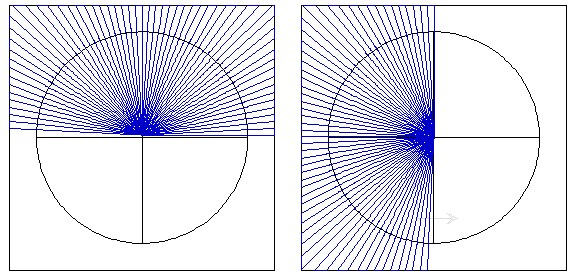

起始角度为0,扫列角度为180 起始角度为90,扫列角度为180
角度递增:每条扫列线之间的角度值,递增角度越小,加工出的曲面就越精细,相当于重叠率的设置。
加工余量:相对模型表面的残留高度。

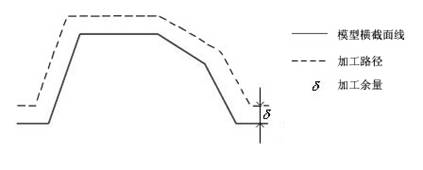

加工余量示意图
双向加工:加工方向由内->外->内往返加工。
单向加工:可选择从内到外,或从外到内。

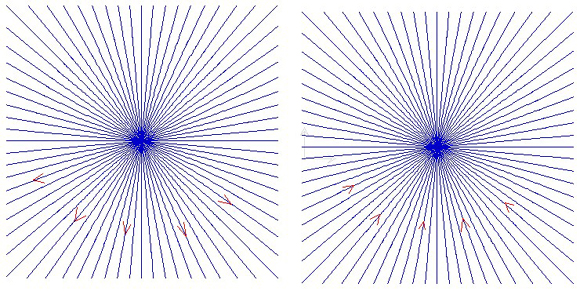

从内到外 从外到内
