刀具管理
Ucancam系统提供了6种刀具:柱刀、球刀、锥刀、圆角柱刀、钻头、锥球刀、丝锥。

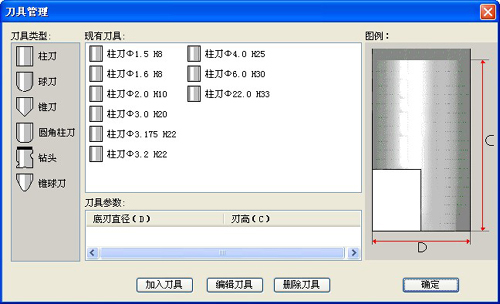

菜单【加工路径 > 刀具管理】 加工路径工具栏
图1

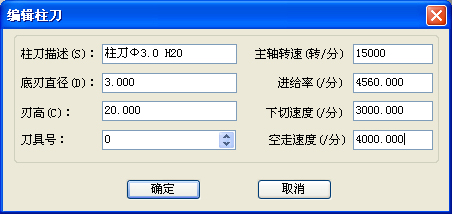

1、柱刀
刃部形状如柱形,如图2。
柱刀一般用于切割、铣底,底刃直径不能太小,否则耐用性就较差。
特性参数有两项:底刃直径(D)和刃高(C)。
图2 图3

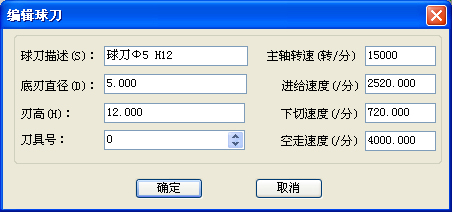

2、球刀
刃部形状呈球形,如图4。
球刀可用来加工浮雕、曲面、波浪板等。
特性参数有两项,底刃直径(D)和刃高(C)。
图4 图5

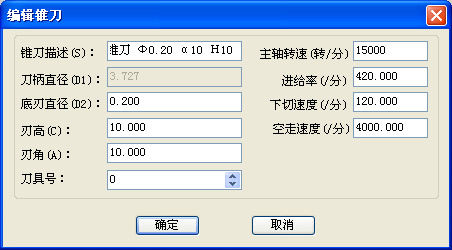

3、锥刀
刃部形状如锥形,如图6。
锥刀可用于三维雕刻、中线加工、线上雕刻等。
特性参数有三项:底刃直径(D2)、刃高(C)和刃角(A)。
小提示:这里所说的刃角是指锥半角。
图6 图7

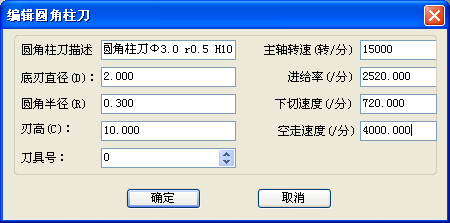

4、圆角柱刀
形状如柱刀,底刃两侧为圆角形状,如图8。
圆角柱刀可用于切割、铣底、曲面粗加工等。
特性参数有三项:底刃直径(D)、圆角半径(R)和刃高(C)。
图8 图9

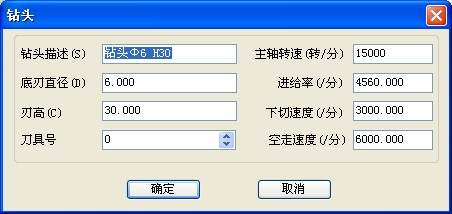

5、钻头
钻头一般用于钻孔,如图10。
特性参数有两项:底刃直径(D)和刃高(C)。
图10 图11

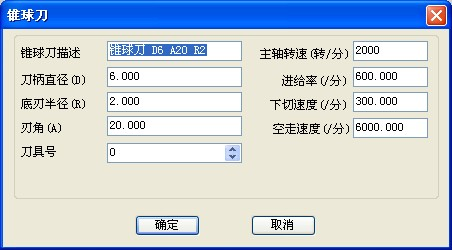

6、锥球刀
锥球刀一般用于曲面加工,如图12。
特性参数有两项:刀柄直径(D)、底刃半径(R)和刃角(A)。
图12 图13

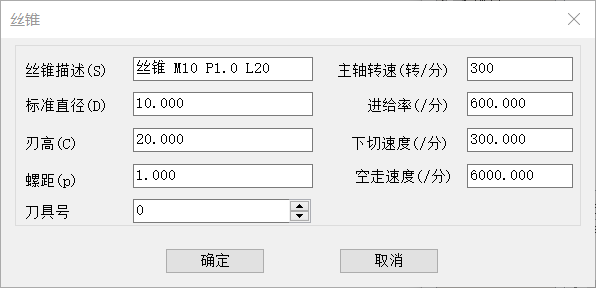

7、丝锥
丝锥是加工螺纹孔的刀具
特性参数有两项:标准直径(D)、刃高(C)和螺距(P)。
8、刀具库的编辑
(1)刀具的加入
①选择刀具类型。
②单击“加入刀具”按钮。
③输入刀具的参数,单击 .
(2)刀具的编辑
① 选择刀具。
②单击“编辑刀具”按钮。
③修改参数,单击 .
(3)刀具的删除
选中刀具,单击“删除刀具”按钮。
