尺寸约束
尺寸约束可直观地反映出对象的尺寸大小,包括:线性标注、半径标注、直径标注、角度标注。
菜单【参数化 > 尺寸约束】

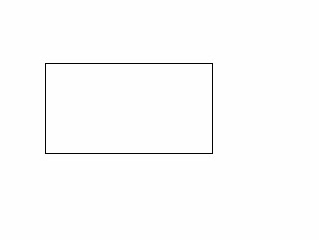

线性标注
实现方法:
1.单击线性标注按钮 。
2.选取直线段(或指定直线段的两个端点)。
3.指定尺寸线的位置

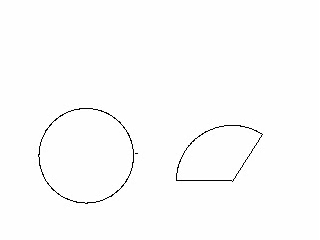

半径/直径标注
实现方法:
1.单击半径/直径标注按钮 。
2.选取圆弧(或圆)。
3.指定尺寸线的位置
提示:选取圆弧,标注的是半径;选取圆,标注的是直径。
角度标注
实现方法:
1.单击角度标注按钮 。
2.选取第一条直线段。
3.选取第二条直线段
4.指定尺寸线的位置。
