标准浮雕
在图形或文字所包围的区域上加一个盖子。这个盖子就是浮雕面。
菜单【浮雕 > 标准浮雕】
实现方法:
1.选中闭合的矢量或文字。
2.选择菜单【浮雕>标准浮雕】。
3.在对话框中设置参数。
4.单击“确定”按钮,完成操作。

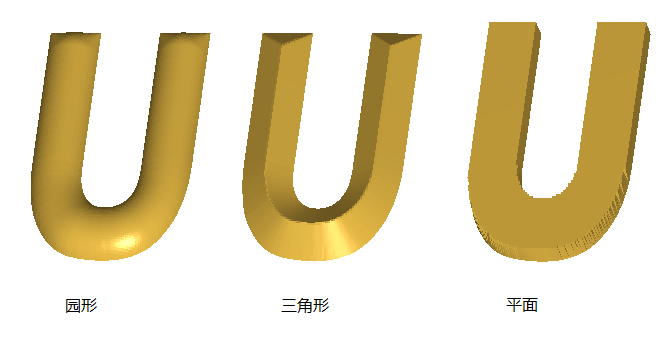

按照盖子的截面形状,浮雕面分为3种:圆形、三角形、平面。

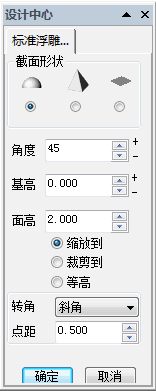

对话框参数:
截面形状: 圆形、 三角形、 平面。
角度:浮雕面边缘与XY平面的夹角。范围:(-90, 90). 角度>0, 浮雕面为凸面。 角度<0, 浮雕面为凹面。
基高:浮雕面离Z=0平面的高度,也就是侧边面的高度。
基高<0, 表示浮雕面低于Z=0平面。
面高:浮雕面的高度,也就是盖子部分的高度。

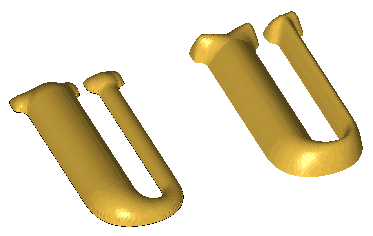

面高类型:
1)缩放到: 计算得到浮雕面后,面高值是通过比例缩放获得。
2)裁剪到: 计算得到浮雕面后,高于面高值的部分裁剪削平。
3)等高: 区域的中各个截面的高度相同,如下图右所示。

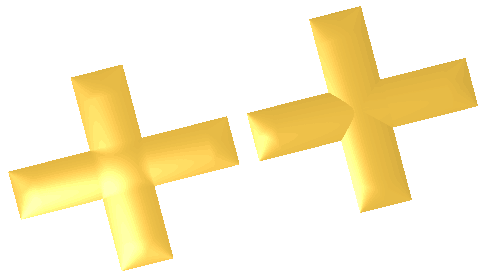

转角类型:浮雕区域有内角时,生成的转角部分
1)圆角:
2)斜角:
点距:浮雕网格的点间距,类似于图像的分辨率.
点距小,则分辨率高,网格密,浮雕面的精度高,但需要的计算时间多。
点距大,则分辨率低,网格疏,浮雕面的精度低,但需要的计算时间少。
