文泰雕刻Ucancam 标准版是一款数控雕刻机专用软件，广泛应用于广告、宣传、展览、装饰装潢、美工、模具、印章、标牌、礼品、玻璃加工、建筑沙盘模型和木器加工等行业。图形设计（CAD）

图形处理强大的图形绘制与编辑功能，支持精确坐标输入、特征点捕捉，以及DXF、EPS、PLT、AI矢量文件的导入。

图像跟踪快速提取图像轮廓，将位图转换为矢量图。

公式曲线按照方程式生成曲线

{	X=fx(t)	or	{	R=r(t)
	Y=fy(t)			θ=theta(t)
	Z=fz(t)			Z=Z(t)

文字录入编辑支持各国语言文字的录入，可对文字进行横排、竖排、旋转、倾斜、比例缩放、沿线排版、框内文本、文本替换等操作。

序列文本快速制作带有序列号的产品，为产品设计节省大量时间。

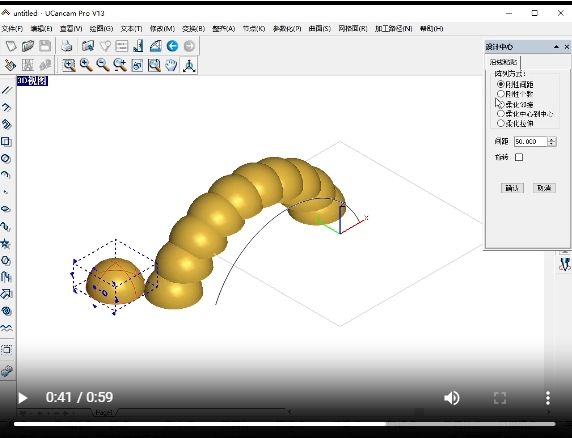

沿线粘贴沿线粘贴是将对象沿直线或曲线进行复制排列，并可使对象的首尾重复相接，制作出极其美观的花纹图案。(详细)

批量复制修改参数时，动态显示复制的结果；调节控制点，可保持行、列间隔不变，改变复制的行数与列数；按Ctrl键时调节控制点，保持行数与列数不变，可以改变行列间隔，使操作更加直观方便。(详细)

艺术变换改变了传统的直线、圆弧绘图方式，提高了艺术绘图的灵活性，方便制作出具有艺术性的图形。 (详细)

拖拽定位、对齐拖拽或移动图形时，按住Alt键，通过动态捕捉图形特征点，可实现图形的精确定位与缩放，及快速排样的功能。(详细)

图形运算图形运算可实现图形的合并、取交、取差、异或。

自动排样自动排样功能通过文字、图形的重新排布，提高材料的利用率，可达到自动快速排版、节省材料的目的。

碰靠对象沿水平、垂直方向地尽可能靠在一起，最大化利用切割材料，减少浪费。(详细)

节点编辑在节点编辑中，可以对节点进行移动、增加、删除、平滑、锐化、对齐、分割、连接、闭合、设置起始点、自动减点等多种编辑方式，方便图形编辑修改。

动态裁剪轻松剪除图形中多余的线条，裁剪出或规则、或奇特、或具有趣味的图形，为CAD设计带来极大的方便。(详细)

提取区域

参数化设计通过几何约束关系，修改尺寸约束值来驱动图形的大小，实现参数化设计。(详细)

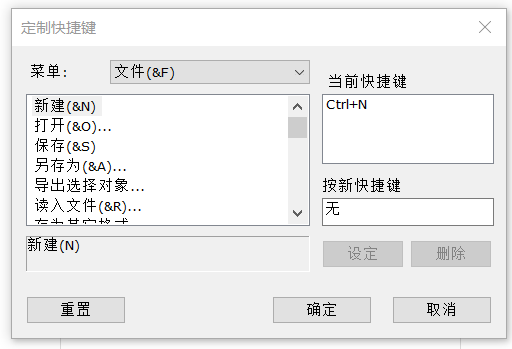

支持命令定制快捷键。

图层管理不同的层可以并存，在不同的层之间相互切换来实现，并且在任意一个层下还可以显示其他层的图形，便于参照，从而替代了多窗口显示功能。(详细)

路径生成（CAM)
精确的三维刀具路径计算，快速准确。支持换刀功能，可以自定义刀具库；提供勾边、铣底、三维挑角、中线、钻孔、镶嵌、棱角、智能、圆雕、影像雕刻以及影像浮雕等多种加工方式；加工模拟、仿真功能，方便快捷的显示加工效果，减少加工试切过程，降低加工成本。
			勾边加工勾边加工，即轮廓切割，加工方式有线上、线外、线内；并有斜向下刀、渐进下刀、切入切出三种落刀方式。
			斜向下刀与材料表面成一个角度，利用刀具侧刃，斜向落下至切割深度，避免入刀时造成刀具折断，保证切割面不留疤痕，并且切割时不用手扶。
			渐进下刀即落刀时刀具不是直接下落至切割深度，而是在下落过程中，下一定深度，将刀具抬起，再下一定深度，刀具再次抬起，直至下落到设置的深度为止。
			切入切出切入切出方式功能通过选择入刀点和出刀点的位置，确保入刀点和出刀点无刀痕，尤其是在等离子和激光切割时，可以确保切割质量。
			起伏线勾边刀具除了在沿板材X,Y平面上运动时，刀具同时在Z轴，进行上下切割，从而充分利用和保护了刀具，防止刀刃的一点因长时间切割而磨损，同时也充分提高了切割效率。
			勾边落刀编辑动态拖拽路径起点到任意位置，并可修改落刀参数。
			摆线勾边可以使热量的积聚减少到最低限度，极大地改善了切割条件，尤其对坚硬石材、硬度较高的金属、玻璃及脆性材料的切割，极为重要。
行切	环切	螺旋线	铣底加工铣底就是将材料掏空，铣出一个形槽。常见的铣底方式有行切、环切，螺旋线。环切高速加工，把环间直线过渡改为圆弧过渡，同时增加加工环的尖角光滑过渡，以适应高速铣底加工的要求。

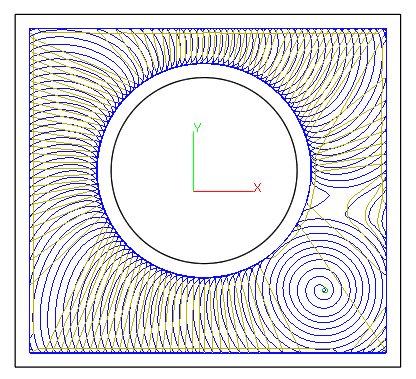

			摆线开槽摆线开槽加工应用于铣底中，为铣底加工创造了极有利的切削条件；同时结合折线、螺旋落刀方式，整个加工过程保持同一高速状态，无需在开槽之后再调整加工速度；完美的解决了在铣底加工中出现断刀的问题。
			动态铣

			刻槽加工将多条错落有制或杂乱无序的直线段、曲线段加工出如发丝状的效果；加工方式有三种：中间宽、起点宽、终点宽。
			三维挑角使被加工的物体表面产生挑角效果，并且随着刀具侧刃深入材料而产生光滑效果，保证了加工效果的清晰度、精细度和立体感。

			中线加工沿着图形的中轴线进行轮廓加工，其加工方式有二维加工、三维加工和三维锥面。

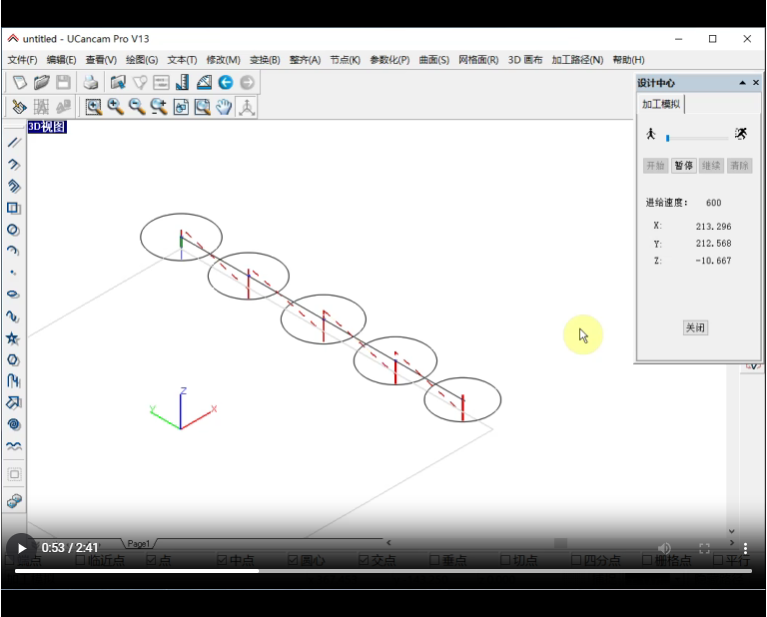

			钻孔加工钻孔加工可以实现点钻孔、线上钻孔、图形区域钻孔。
			镶嵌加工用来制作标志标识牌以及美工艺品的重要手段之一，不同颜色或者不同质地的材料镶嵌在一起，可以大大的提高产品的档次。
			智能加工高效铣底方式，选择两把刀具，首先系统自动选取直径大的刀具进行铣底，然后选取直径小的刀具将没有铣到的尖角处、区域狭小处的材料铣掉。
			棱角加工加工制作吸塑灯箱模型、效果字、标志标识的有力工具，省料、简便、实用、高效、美观。
			圆雕加工以二维图形为边界，方便制作出圆雕效果，主要用于圆润弧面的文字或图形等艺术形态的设计制作。
			影像雕刻将图像数据在“二值化”后按灰度方式进行雕刻，其效果与黑白照片相近，非常类似于民间艺术“影雕”。
			影像浮雕将图像数据按照灰度值方式进行雕刻，加工运动是以图像的亮暗程度不同而做的浮雕效果。
			蒙皮面路径在两条或多条曲线之间连接，生成包络面加工路径。
			旋转面路径轮廓线绕轴线旋转生成的加工路径。
			扫掠面路径截面线沿轨迹线运动生成的包络面加工路径。
			路径裁剪
			路径艺术变换透视变换和封套变换功能支持对路径的变换, 以便于波浪板路径做艺术变换。
			加工仿真真实再现铣削过程，仿真效果形象逼真。
			水平铣加工：对门的侧面加工主轴在X方向，对YZ面的加工。主轴在Y方向，对XZ面的加工。
			后置处理将软件生成的中性加工路径，转换为特定数控机床所需要的代码格式。如：维宏、锐志天宏、斯达特、新代、法兰克等。（详细）
