Ucancam Pro

2022-11-28

->  Ucancam 知识库




文泰雕刻Ucancam Pro 专业版= Ucancam 标准版 + 波浪板加工 + 曲面、浮雕造型及加工 + 交互套料。 文泰雕刻Ucancam Pro 专业版是一款计算机辅助标识设计制作、计算机辅助制造专用软件,广泛应用于广告、宣传、展览、装饰装潢、美工、模具、印章、标牌、礼品、建筑沙盘模型和木器加工等行业。

曲面生成
导入的曲面文件格式 支持 IGES文件(*.igs)、STL文件(STtereo Lithography)与 OBJ文件。
标准曲面 标准曲面包括球面、柱面、锥面、环面、椭球面、平面。
自由曲面    自由曲面包括旋转面、蒙皮面、单轨扫掠面、双轨扫掠面、管道面、等距面、边界面、曲线平面。

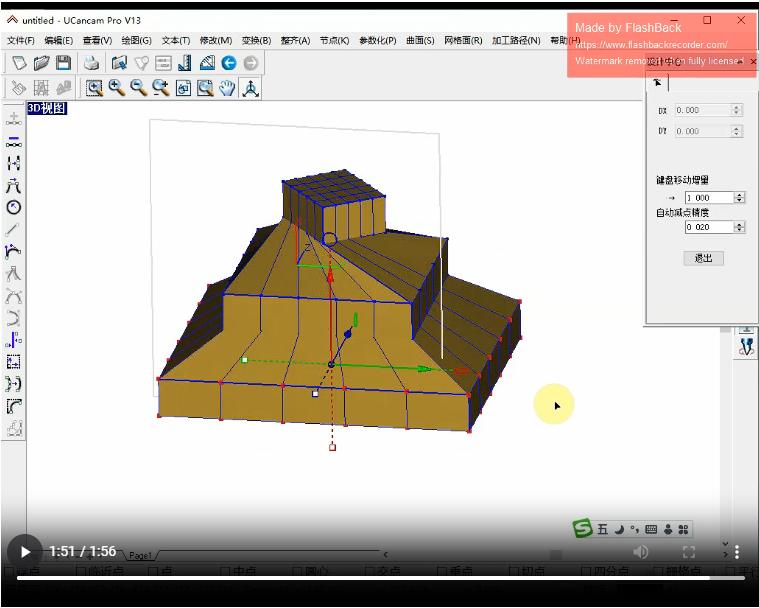

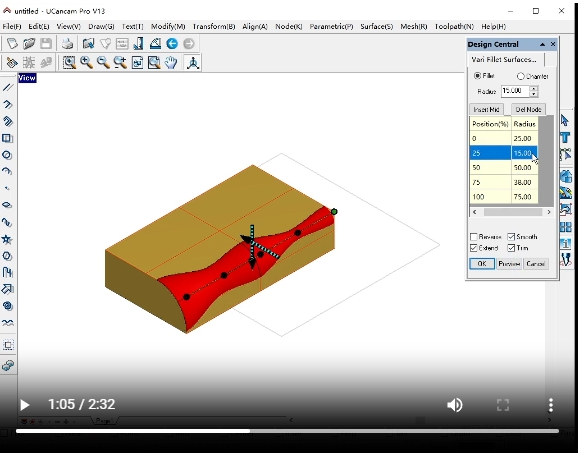

    曲面编辑 曲面圆角、曲面斜角、曲面弯曲、曲面延伸、结构线裁剪、线面裁剪、面面裁剪。
    图像浮雕:
灰度图像转为浮雕
  标准浮雕
截面形状为:圆形、三角形、平面
  花边浮雕
  轮廓浮雕
扫掠浮雕:单截面/双截面
    扫掠浮雕:编织纹效果
交互套料 结合人脑的能动性与电脑的智能性,通过设定割缝宽度、切割余量补偿等参数,在自动套料后,手动移动样件,通过干涉报警防止过切,以及自由碰靠、批量碰靠技术,满足零件与零件、零件与板材任意方向排版碰靠,提高了套料排版效率。并自动生成余料切割线、余料图形,为后期余料处理提供方便
数字雕塑: 雕刻画刷包括:泥塑,黏土,抹平,膨胀, 光顺,粗糙, 捏挤,皱褶,推拉,裁剪,旋转,移动,简化,遮罩。
泥塑 黏土 抹平
膨胀 光顺 粗糙
捏挤 皱褶 裁剪
遮罩 推拉 纹理画刷



2.5D 画布: 浮雕动态拼合

  浮雕拼合:相加   浮雕拼合:相减
浮雕拼合:取高 浮雕拼合:取低
浮雕拼合:替换

拼合演示

    加工路径

+-+-

直纹纹理 通过选择不同的刀具、纹理尺寸的大小、刀路间隔、以及起伏线的设定,直接生成直纹纹理。

曲纹纹理 通过选择不同的刀具、纹理尺寸的大小、刀路间隔、平面样线与起伏线的设定,直接生成曲纹纹理。
直波浪 通过选择不同的刀具、纹理尺寸的大小、刀路间隔、平面样线、起伏线与波浪角度的设定,直接生成直波浪。
折波浪 通过选择不同的刀具、纹理尺寸的大小、刀路间隔、平面样线、起伏线、波浪角度与波浪折高的设定,直接生成折波浪。
扇纹(直纹)加工 采用重叠交错的方式,表现出扇形纹理效果。以版面大小和纹理复制的数目,来控制扇纹的宽度。
扇纹(曲纹)加工 采用重叠交错的方式,表现出扇形纹理效果。以版面大小和纹理复制的数目,来控制扇纹的宽度。

纹理裁剪 可以在制作好的波浪板路径上裁剪出你设计好的文字和图形,使得波浪板与其它雕刻图案相互融合。
投影加工 将平面生成的刀具路径投影在一个曲面形体上,完成文字、平面图形、曲面图形在标准形体或曲面形态上的雕刻,并生成相应的路径,投影过程中可以保持原有的相对高度。
  曲面行切粗加工 曲面行切粗加工路径用于快速去除加工材料,加工出工件的大致模样。粗加工追求最大的切削效率,同时要考虑毛坯形状、工件形状、加工材料、加工条件等实际情况。加工过程中可以进行分层,行切角度的设置,并支持等量切削技术,加工余量的控制。
  曲面插铣粗加工 插铣铣削法粗加工是实现高切除率金属切削最有效的加工方法之一。它是一种固定轴操作类型,通过刀具轴向运动高效率地进行大切削量的粗加工,并且可以精加工其他加工方法难以处理的垂直侧壁。对难加工材料、型腔深度较大的工件的加工,加工效率远远高于常规的端面铣削法。在需要快速切除大量金属材料时,采用插铣法可使加工时间缩短一半以上。
曲面行切精加工 曲面铣削时,常常采用球头铣刀进行“行切”精加工。行切就是刀具路径为平行路径,刀具进给通过平行直线来加工整个曲面。这些直线型切削可以在任何角度方向进行加工,但所有通过曲面的加工路径都是平行的,这样的刀具路径可以铣出最好的表面光洁度效果。
曲面等高线精加工 等高线刀具路径,是一种刀具在恒定Z平面上切削的加工方案;可设置相邻等高线之间刀具的过渡方式,以消除刀痕,防止过切,并减少刀具损伤;加工路径拟合为圆弧,减少路径代码数量,提高加工效率;适合于高速铣削,以及加工较陡峭的曲面。
曲面放射线精加工 从中心沿半径方向发射加工,适合加工园型零件
加工仿真 加工仿真真实再现铣削过程,可选择不同材质,如木质、石质、金属等,直接观察仿真效果。在仿真过程中,可以自由旋转、缩放加工模型,便于从各个角度观察。
