绘制图形

采用坐标输入方式，精确绘制图形。

坐标输入有4种方式:绝对坐标、相对坐标、极坐标和相对极坐标，下面以绘制直线为例来说明。

---

     1.绝对坐标

     坐标值是相对于固定坐标原点O来计算的，表示方法为：（X,Y）。

    如图：A、B两点的坐标均已固定坐标原点O进行计算的，坐标值分别为A（10,10）,B（50,40），其中坐标值X、Y可以用数值或数学表达式来表示，XY中间要用英文输入状态下的“,”隔开。





    实现方法：
    1.选择菜单【绘图 > 直线 > 单线】。

    2.用鼠标在版面中拾取一点作为起点。

    3.在状态栏中以绝对坐标方式输入终点坐标（150，100），按回车确认。

---

    2.相对坐标

  坐标值是相对于前一点来计算的，表示方法为：（rX,Y）。



      如图：B点是相对于A点的相对（增量）坐标，坐标值为B（r40,30）。

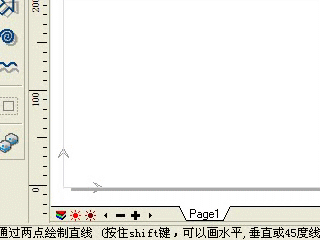

     实例演示：





    实现方法：
    1.选择菜单【绘图 > 直线 > 单线】。

    2.用鼠标在版面中拾取一点作为起点。

    3.在状态栏中以相对坐标方式输入终点坐标（r150，100），按回车确认。

---

    3.极坐标

   是指平面内某一点相对于坐标原点O的位移距离、方向及角度，表示方法为：（d<α）。



    如图：A点是相对于原点的极坐标，坐标值为A（60<30），60为A点到坐标原点O的距离值，30为角度值。

    实例演示：





    实现方法：
    1.选择菜单【绘图 > 直线 > 单线】。

   2.用鼠标在版面中拾取一点作为起点。

   3.在状态栏中以极坐标方式输入终点坐标（100<30），按回车确认。

---

    4.相对极坐标

    是指平面内某一点相对于前一点的位移距离、方向及角度，表示方法为：（rd<α）。



    如图：B点是相对于A的相对极坐标，坐标值为（r50<30），其中50为B点到A点的距离值，30为角度值。





    实现方法：
    1.选择菜单【绘图 > 直线 > 单线】。

    2.用鼠标在版面中拾取一点作为起点。

   3.在状态栏中以相对极坐标方式输入终点坐标（r100<30），按回车确认。
