扫掠面加工

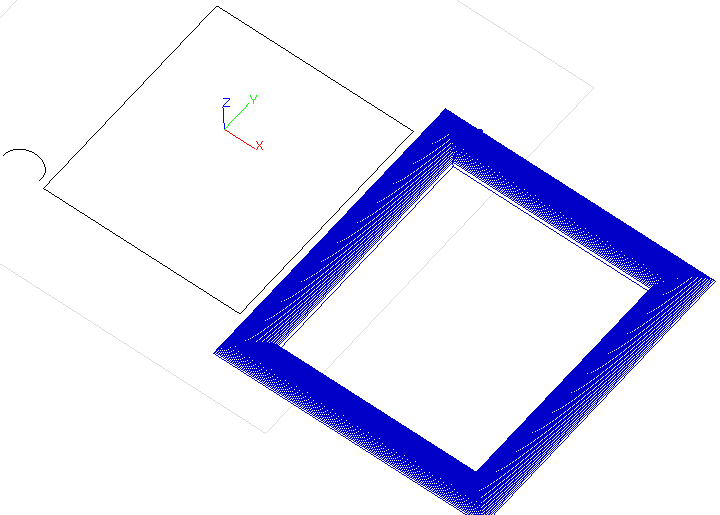

扫掠面,就是截面曲线沿轨迹线运动,包络形成的曲面。如下图:圆弧是截面线,矩形是轨迹线。
截面线为2D开曲线(非闭合)。截面线的起点将与轨迹线的起点对齐。
重叠率:每刀的刀具底刃宽度覆盖上次刀具路径的百分比。
重叠率高使加工面光滑,重叠率低使加工面粗糙。但重叠率过大时,会影响加工效率!
过渡方式: 轨迹线存在尖角时,该选项有效。
圆角:轨迹线等距后尖角处变成圆弧。
尖角:轨迹线等距后尖角处保持尖角。
连刀:两次轨迹线的走刀之间是否连接,以便连续加工。
实现方法:
1.拾取轨迹线。
2.拾取截面线。
3.单击“确定”按钮,生成加工路径。
提示:
1.拾取轨迹线,截面线后,如鼠标再次点选该曲线,则表示曲线反向。
2.轨迹线为闭合曲线时,生成的路径始终位于曲线的外侧。此时改变轨迹线的方向,只会改变刀具路径的走向。
3.轨迹线为开曲线时,生成的路径会因截面线的方向不同,位于轨迹线的左右侧。
