蒙皮面加工

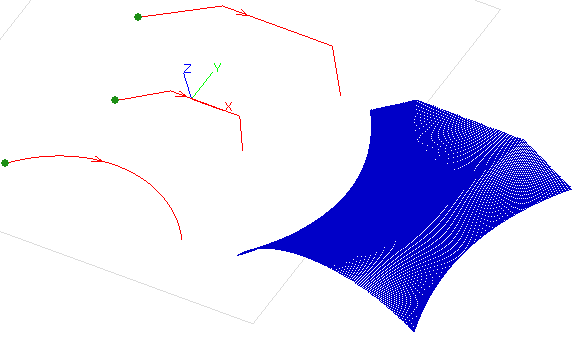

蒙皮面,形象的说,就是由多个截面线组成骨架,把一张皮包在上面动所形成的曲面。
截面线为开曲线(非闭合)。
实现方法:
1.拾取多条截面线。截面线是非闭合的二维曲线,三维曲线,点。
2.设置参数。
3.单击“确定”按钮,生成加工路径。

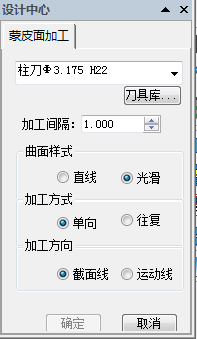

提示: 1.选择截面线后,如鼠标再次点选该截面线,则表示截面线反向。 2.在生成加工路径时,二维截面线将绕其起点和终点构成的轴线旋转90度。参数含义:
加工间隔:两刀之间的距离,相当于重叠率的设置,间隔越小,加工效果会越光滑。
曲面样式:直线:截面线之间用直线连接形成曲面,也称为直纹面。柱面、锥面等都属于直纹面。
光滑:截面线之间用用光滑的2次曲线连接形成曲面,曲面整体是光滑的,该选项要求3条及以上的截面线。
加工方式:

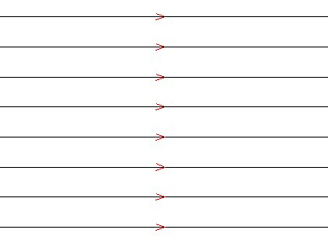

单向:从左到右一个方向加工。

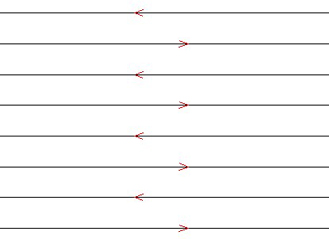

往复:左->右->左往复加工。
加工方向:
截面线:加工路径的走向沿截面线方向。
运动线:与上相反,加工路径的走向沿截面线排列的方向。
