圆柱包裹
将3轴加工路径沿包裹到圆柱面上,形成旋转加工路径。这是一种生成旋转轴路径的快捷方法。适合在园柱面上打孔、加工图案。 例如,要在直径为20,长度为80的柱面上钻孔。

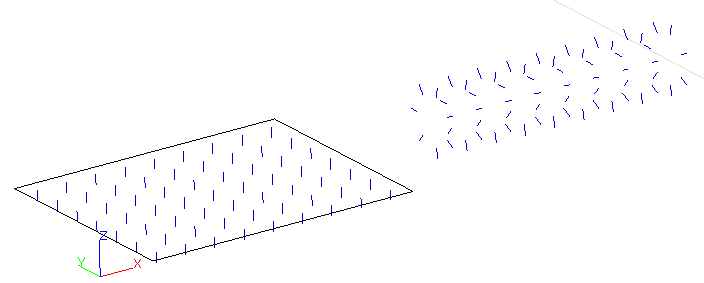

1.把柱面展开为一个矩形,矩形的dx=80, dy=PI*20=3.1415926*20=62.832
2.用《加工路径->钻孔加工->区域钻孔》在矩形内,生成平面上的钻孔路径。
3.选择钻孔路径,选择菜单《园柱包裹》,在对话框的“旋转直径”中输入:20.
4.点“确定”,生成柱面上的旋转钻孔路径。
