旋转轴加工
菜单【加工路径 > 旋转轴加工】
1. 选择曲面,将曲面旋转轴与X轴重合, 并将曲面x最小端中心放置在坐标原点。
2.选择菜单命令<旋转轴加工>.

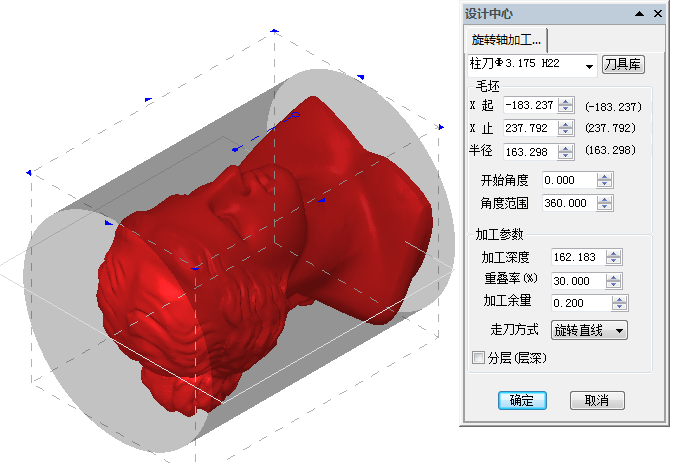

3.系统弹出如下菜单
菜单参数:
毛坯:形状如上图,以灰色圆柱体表示,调整以下参数,改变毛坯(圆柱体)大小。
1.X范围:
x 起:x的最小值,缺省为模型的最小值
x 值:x的最大值,缺省为模型的最大值
2.角度范围:绕X轴的角度。Z向为0度,-Y向为90度,-Z向为180度,Y向为270度。
开始角度:在-360—360之间。
角度范围:在-360—360之间。
3.毛坯半径,圆柱的半径,该值用于分层粗加工。缺省为模型的最大半径。
加工参数:
1.加工深度:从毛坯表面沿径向加工的深度。
2.重叠率:刀具重叠率。
3.加工余量:工件加工后表面的残留量。
4.走刀方式:旋转直线和旋转周向。
旋转直线:
在该走刀方式下,刀具装配轴始终与X轴垂直,刀具路沿X方向移动,然后再转动一个角度步距,再重X方向运动。
旋转周向:
在该走刀方式下,刀具装配轴始终与X轴垂直,刀具路绕X轴旋转一周,然后在x方向移动一个步距。再重复绕X轴旋转。
5.分层(层深):是否采用分层加工,并定义每层深度。实现粗加工。
