等高线精加工
等高线刀具路径,是一种刀具在恒定Z平面上切削的加工方案,Z高度不变,这样可以维持恒定的切削速度;可设置相邻等高线之间刀具的过渡方式,以消除刀痕,防止过切,并减少刀具损伤;加工路径拟合为圆弧,减少路径代码数量,提高加工效率;适合于高速铣削,以及较陡峭的曲面加工。
菜单【加工路径 > 曲面精加工 > 等高线精加工】
实现方法:
1.选中曲面。
2. 选择菜单【加工路径 > 曲面精加工 > 等高线精加工】。

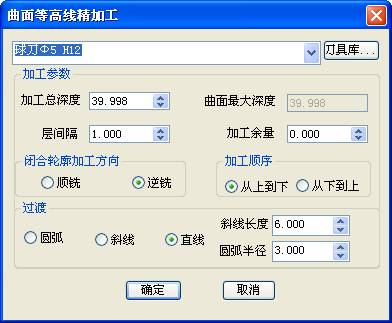

3. 设置参数。
4.单击“确定”按钮,生成加工路径。
加工参数:
加工总深度:设置加工深度。
曲面最大深度:曲面能达到的最大深度,系统自动计算生成。
层间隔:每条等高线路径之间的距离,间隔越小加工出的曲面就越精细,相当于重叠率的设置。
加工余量:相对模型表面的残留高度。

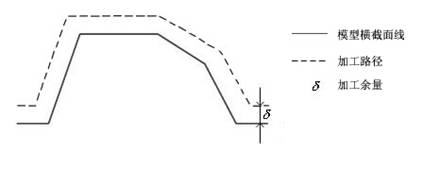

加工余量示意图
闭合轮廓加工方向:可选择顺铣或逆铣。
加工顺序:可选择从上到下,或从下到上。
从上到下 从下到上
过渡方式:

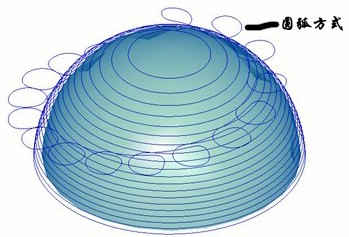

1.高速加工:相邻等高线路径之间采用圆弧光滑过渡,整个加工过程无需减速,适合高速铣床设备。
圆弧半径:层之间过渡的圆弧半径。

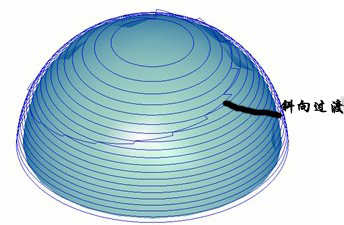

2.斜线过渡:相邻等高线路径之间采用斜向过渡,可提高普通铣床的加工速度。
斜线长度:层之间过渡的斜线长度。

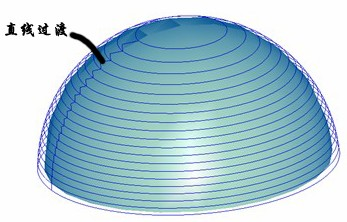

3.直线过渡:相邻等高线路径之间采用直线过渡,可防止过切现象的发生。
