圆雕加工

圆雕加工

 圆雕加工是以二维图形为边界，通过定义剖面形状生成三维曲面加工路径的方法，表现出凸起与凹下的效果。可应用于广告字、浮雕招牌，浮雕胸牌、家具雕花、金属模具、吸塑模型制作等领域。





                          阳模                                                  阴模

---

菜单【加工路径 > 圆雕加工】               加工路径工具栏

实现方法：

1.
选中图形。

2.
选择菜单【加工路径 > 圆雕加工】。

3.
设置加工参数。

4.
单击“确定”按钮，生成加工路径。

---

参数含义：

1)边宽：图形与路径之间的距离（从视图中可以直观的看出）。

2)深度：加工的总深度。

3)宽度：路径的宽度。

4)顶角：圆雕弧面与垂直方向之间的夹角。

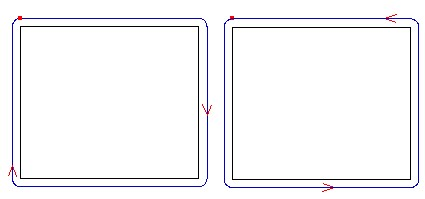

                      顺时针                                                  逆时针

5)底角：圆雕弧面与水平方向之间的夹角。

6)加工方式：

  阴模：凹下效果   阳模：凸起效果

7)加工方向：选择正确的加工方向可使切割面光滑。密度大的适合用顺时针加工，如：亚克力板（有机玻璃板）、铜制品等；密度小的适合用逆时针来加工，如PVC板、双色板等。
