交互排样
结合人脑的能动性与电脑的智能性,将不同形状、大小的文字与图形,在自动排样后,手工移动样件来完成最省料的排样效果。
菜单【变换 >交互排样】
实现方法:
1. 选择菜单【变换 >交互排样】。
2. 设置割缝宽度、切割余量、排样精度。
3. 选取板材图形,单击板材中的“选取”按钮。
4. 选中样件图形,单击“排样件”中的“选取”按钮。
5. 设置样件参数,单击“确定”按钮,样件排在板材图形内。
6. 依据排样情况,手动调整样件在板材中的位置。
7. 按“ESC”键,退出排样状态,交互排样完成。

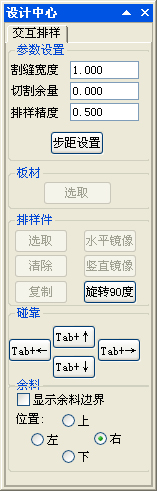

参数设置:
割缝宽度:切割时所用刀具的直径尺寸。
切割余量:余量补偿值,可为后期处理留出尺寸余量。
排样精度:图形之间排样的精确程度,数值越小,排样结果越精确,相应的计算时间就会变长。
步距设置:控制的移动步距与旋转步距。
排样件:可进行镜像、旋转、复制、清除操作。
碰靠技术:排样过程中,当样件与板材或样件之间重叠时,系统会 自动报警,并恢复到报警前状态,按 Tab + 四个方向键,样件按指定方向快速移动到板材或样件的边界,并不发生干涉。 余料:选中“显示余料边界”,系统自动生成余料切割线、余料图形。
