棱角加工

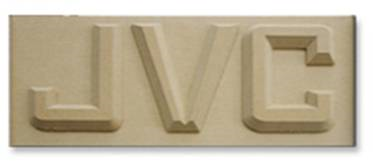

棱角加工可用来制作吸塑灯箱模型、效果字、标志标识等。
菜单【加工路径 > 棱角加工】 加工路径工具栏
实现方法:
1. 选中图形。
2. 选择菜单【加工路径 > 棱角加工】。

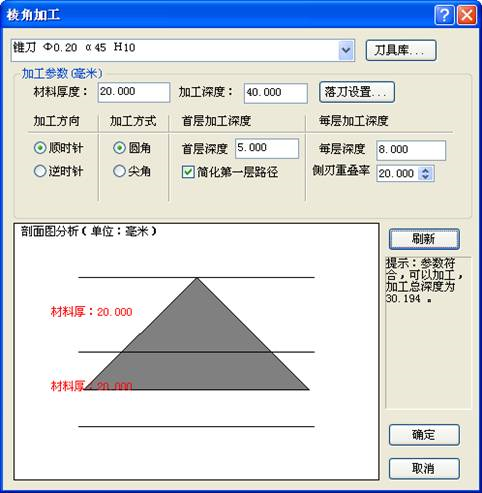

3. 设置参数。
4. 单击确定“按钮”,生成加工路径。
参数含义:
刀具的选择:只有锥刀才能加工出棱角效果。图形设定好,刀具角度越小,加工的峰角越陡峭,加工的总深度就越深。
材料厚度:所选材料的厚度,如果材料厚度不能达到所需加工深度,可以分层,或者将几张材料叠在一起进行加工。
加工深度:实际加工深度,设置的数值大于或等于提示的加工总深度时,就可以出现尖角效果;如果设置的数值小于提示的加工总深度,则最上层的表面为平角效果,如图。
首层深度:第一层所铣削的深度,由于棱角加工铣削量大,所以首层不宜太深,不能超过刀具的刃高。
简化第一层路径:取消首层外围路径。
简化前 简化后
每层深度:首层加工完成后,余下每层加工深度(也可用侧刃重叠率来代替)。

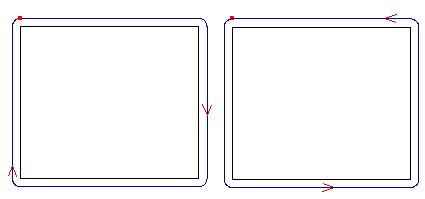

加工方向:选择正确的加工方向可使切割面光滑。密度大的适合用顺时针加工,如:亚克力板(有机玻璃板)、铜制品等;密度小的适合用逆时针来加工,如PVC板、双色板等。
顺时针 逆时针
加工方式:尖角和圆角两种过渡方式。
尖角 圆角
提示栏:提醒当前加工参数是否符合加工需求,可以加工的总深度。
浏览窗口:直观的显示峰面的角度大小,加工的层次,以便随时修整。
