中线加工
中线加工是指沿着图形的中轴线进行加工。
菜单【加工路径 > 中线加工】 加工路径工具栏
实现方法:
1. 选择加工对象。
2. 选择菜单【加工路径 > 中线加工】。

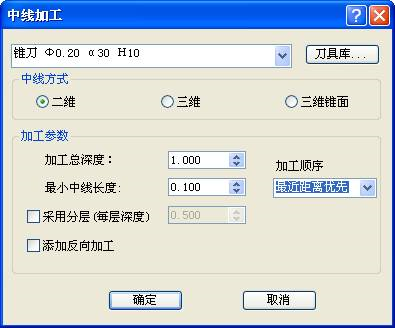

3. 设置加工参数。
4. 单击“确定”按钮,生成加工路径。
参数含义:
1)中线方式:
二维加工:雕刻深度是固定的。
三维加工:根据图形和刀具的不同,系统自动变化雕刻的深度,最大深度为设定的加工总深度。
三维锥面:根据图形和刀具的不同,系统自动变化雕刻的深度,最大深度由图形的宽度和刀具角度决定。
2)加工总深度:刀具深入加工材料的最大深度值。
3)最小中线长度:可以控制分叉长度,以减少中线分枝。
4) 加工顺序:
X向优先 Y向优先

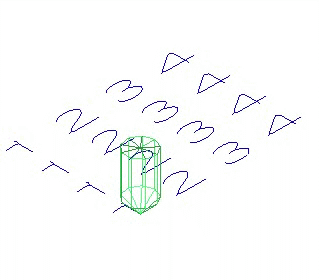

X向优先:水平方向的对象优先加工。

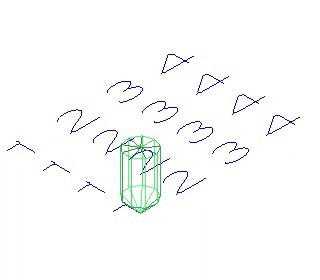

Y向优先:竖直方向的对象优先加工。
最短距离优先:距离下一路径单元最短的对象优先加工。

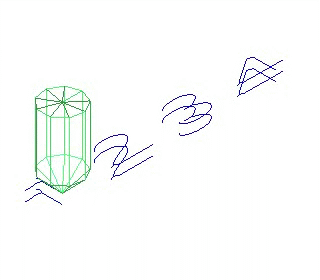

5)分层加工:当刀具刃高达不到加工深度,或加工对象为质地较硬的材料,一次加工不能完成,需要分层完成。

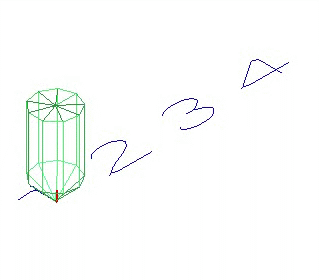

6)添加反方向:沿原线反向加工一次,使加工后材料的正切面与反切面都保持光滑。
