三维挑角

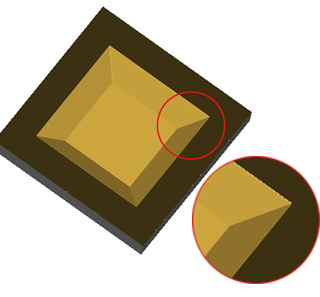

采用锥刀,使加工对象产生挑角效果,并随着刀具深入材料而产生光滑效果,保证了加工对象的清晰度和立体感。可用于刻章、迷你字、效果字制作等。
菜单【加工路径 > 三维挑角】 加工路径工具栏
实现方法:
1. 选中图形。
2. 选择菜单【加工路径 > 三维挑角】。

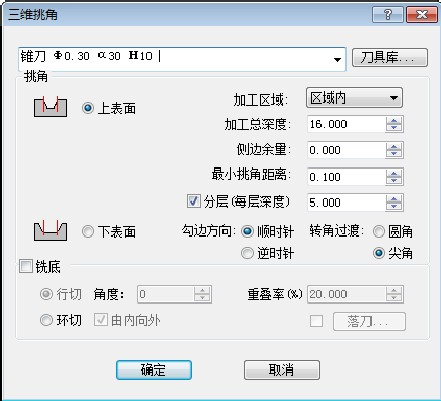

3. 设置加工参数。
4. 单击“确定”按钮,生成加工路径。
参数含义:

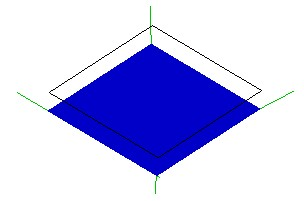

1)挑角方式:上表面挑角和下表面挑角,区别在于挑角位置和加工区域不同,设置同样的参数,如图:上表面挑角区域为图形大小,下表面洗底区域为图形大小。
上表面挑角 下表面挑角
2)加工区域:区域内和区域外。对于下表面挑角,只有区域内加工
3)加工总深度:刀具深入加工材料的最大深度值。

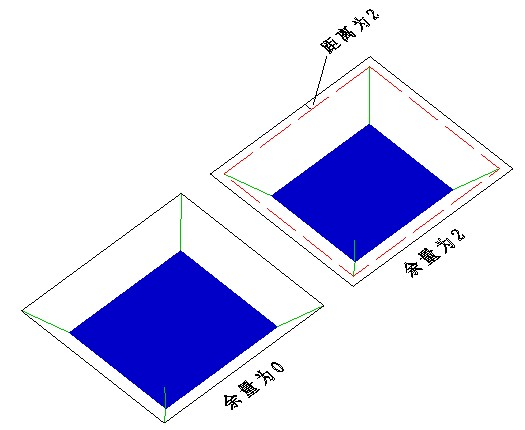

4)侧边余量:在加工路径的外围留出的部分区域,可通过余量的控制实现精确加工(红色虚线为辅助说明线)。
5)最小挑角距离:设置最小挑角距离,以减少挑角次数。

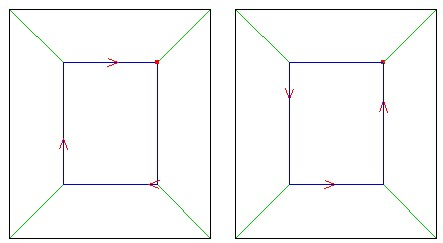

6)勾边方向;选择正确的加工方向可使切割面光滑。密度大的适合用顺时针加工,如:亚克力板(有机玻璃板)、铜制品等;密度小的适合用逆时针来加工,如PVC板、双色板等。
顺时针 逆时针
7)转角过渡:圆角和尖角。
在上表面加工,勾边遇到转角时,采用圆角过渡,则加工效果圆润光滑;采用尖角过渡,则加工效果棱角分明。
8)铣底:可以解决挑角后留下的孤岛。
重叠率:每刀的刀具底刃宽度覆盖上次刀具路径的百分比。
重叠率高使加工面光滑,重叠率底使加工面粗糙。但重叠率过大时,会影响加工效率!
落刀设置
采用折线或者螺旋下刀方式,可减缓刀具落下时产生的冲力,能很好的保护刀具,延长刀具的使用寿命。
折线下刀 螺旋下刀
加工方式:
行切:可调整行切角度。
环切:可选择由内向外或由外向内。
行切 环切
