几何约束

几何约束可控制对象之间的位置关系。

几何约束包括平行、垂直、水平、竖直、相切、同心、重合、相等、点在线上、共线、对称、固定和同形约束。几何约束支持的基础实体包括直线、圆（弧）、点、Bezier曲线的主节点。

---

菜单【参数化 > 几何约束】

---



---

  水平

   水平：使选定的直线与X轴方向一致。

    支持的对象为直线或直线段。

实现方法：

1.  选择

2. 选取直线段（或两个点）。

3. 单击鼠标右键结束操作。

---

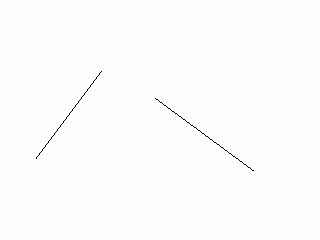

竖直

竖直：使选定的直线与Y轴方向一致。

 支持的对象为直线或直线段。

实现方法：

1. 选择。

2. 选取直线段（或两个点）。

3. 单击鼠标右键结束操作。

---

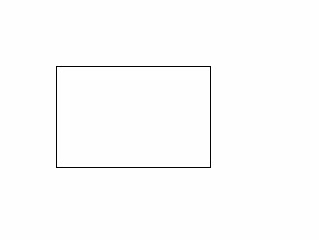

平行

 平行：使选定的两条直线（段）彼此保持平行。

  支持的对象为直线或直线段。



实现方法：

1. 选择 约束 > 几何约束。

2. 在设计中心中选择。

3. 选取第一条直线（段）。

4. 选取第二条直线（段）。

5. 单击鼠标右键结束操作。

---

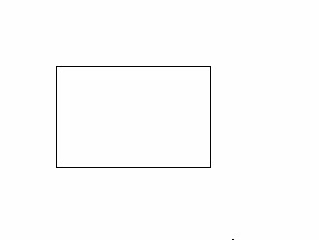

垂直

 垂直：使选定的两条直线（段）彼此保持垂直。

  支持的对象为直线或直线段。

实现方法：

1. 选择。

2. 选取第一条直线（段）。

3. 选取第二条直线（段）。

4. 单击鼠标右键结束操作。

---

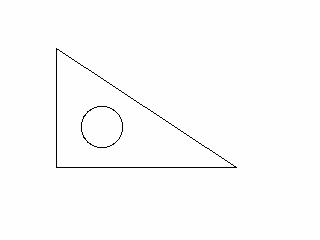

相切

 相切：使选定的两个对象或对象的延长线保持相切。

  支持的对象为直线、直线段、圆与圆弧的有效组合。

实现方法：

1. 选择.

2. 选择第一个对象。

3. 选择第二个对象。

4. 单击鼠标右键结束操作。同心

如果第一个对象为直线或直线段，第二个对象必须为圆或圆弧。

---

同心

  同心：使选定两对象的中心点保持相同。

  支持的对象为圆或圆弧。

实现方法：

1. 选择.

2. 选择第一个对象。

3. 选择第二个对象。

4. 单击鼠标右键结束操作。

---

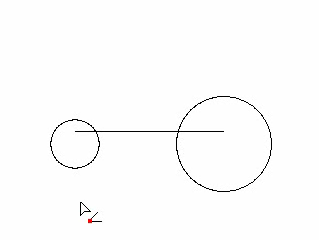

重合

  重合：使选定的两个对象上的点保持重合。

   支持的对象为直线、直线段、圆或圆弧。

实现方法：

1. 选择.

2. 选择第一个点。

3. 选择第二个点。

4. 单击鼠标右键结束操作。

---

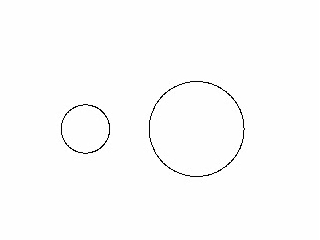

相等

  相等：使选定的两个圆或圆弧半径保持相等；或使两条直线（段）的长度保持相等。

  支持的对象为直线、直线段、圆或圆弧。

实现方法：

1. 选择.

2. 选择第一个对象。

3. 选择第二个对象。

4. 单击鼠标右键结束操作。

---

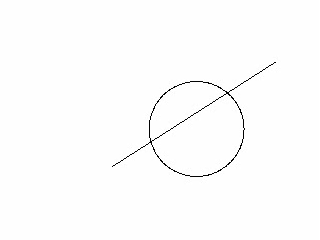

点在线上

  点在线上：使选定的点始终在线（延长线）上。

   支持的对象为直线、直线段、圆或圆弧。

实现方法：

1. 选择 .

2. 选择对象上的点。

3. 选择直线（段）。

4. 单击鼠标右键结束操作。

---

共线

  共线：使选定的两条直线（段）保持在同一直线方向。

    支持的对象为直线、直线段。

实现方法：

1. 选择.

2. 选择第一条直线（段）。

3. 选择第二条直线（段）。

4. 单击鼠标右键结束操作。

---

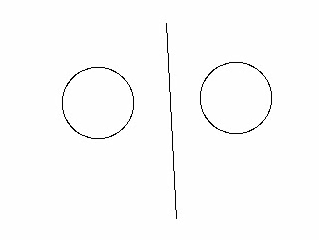

对称

  对称：使选定的两个对象始终保持与所选择的直线相对称。

  支持的对象为直线、直线段、圆或圆弧。

实现方法：

1. 选择

2. 选择第一个点。

3. 选择第二个点。

5. 单击鼠标右键结束操作。

---

固定

   固定：使选定的对象处于锁定状态。

   支持的对象为直线、直线段、圆或圆弧。

 实现方法：

1. 选择

2. 选取对象上的点。

3. 单击鼠标右键结束操作。

---

同形

  同形：使选定的两个对象保持同形。

  支持的对象为所有图形。

实现方法：

1.  选择

2. 选取变形对象。

3. 选取参照对象。

4. 单击鼠标右键结束操作。
