文泰切割套料Ucannest标准版，是用于等离子、激光、线切割和水射流切割等数控设备套料切割的必备软件。Ucannest集成了绘图、文字、节点编辑、自动套料以及各种先进的切割工艺方法、路径生成算法。该软件继承了文泰软件多年来累积的易用性、亲和性。软件高度集成，运行时无须其他任何软件的支持。在使用习惯、性价比、本地化服务等方面超越国外软件。它的特点： 功能介绍

	图形处理 强大的图形绘制与编辑功能，可确保您不需借助任何CAD软件，便可完成制图工作。 同时支持dxf、eps、plt、AI矢量文件，jpg、bmp、tif、png位图等多种格式文件的导入。

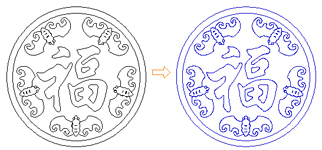

	图像处理 轮廓提取、转灰度图、阈值化、图像调节等；图片读入后，通过图像处理、轮廓提取等功能，快速准确的提取图像轮廓，再使用节点编辑功能得到用于实际加工的切割图形。
	公式曲线 按照方程式生成曲线 { X=fx(t) or { R=r(t) Y=fy(t) θ=theta(t) Z=fz(t) Z=Z(t)
	批量复制 批量文件的解决方案，矩形阵列、圆形阵列、任意线复制、 直线复制、弧线复制等
	序列文本 快速制作带有序列号的产品，为产品设计节省大量时间。
	沿线粘贴   沿线粘贴是将对象沿直线或曲线进行复制排列，并可使对象的首尾重复相接，制作出极其美观的花纹图案。(详细)

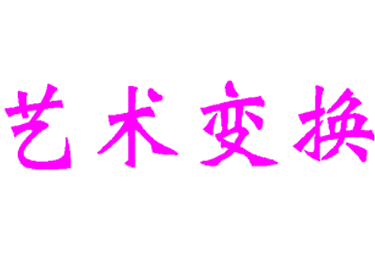

	艺术变换 改变了传统的直线、圆弧绘图方式，提高了艺术绘图的灵活性，方便制作出具有艺术性的图形。 (详细)
	拖拽定位、对齐 拖拽或移动图形时，按住Alt键，通过动态捕捉图形特征点，可实现图形的精确定位与缩放，以及快速排样的功能。(详细)
	文本功能  字体 采用Unicode编码方式，调用系统字库，并提供多种单线字体。 文字编辑 包括字大小、字间距、行间距、横排和竖排、对齐方式等。 文字排版 沿线排、框内排、正排和反排、生成序列文本等。 文字属性 随意缩放文字大小，文字属性不变，文本可转为图形属性
	参数化设计 通过几何约束关系，修改尺寸约束值来驱动图形的大小，实现参数化设计。(详细)
	动态裁剪 轻松剪除图形中多余的线条，裁剪出或规则、或奇特、或具有趣味的图形，为CAD设计带来极大的方便。(详细)
	图形运算 图形运算可实现图形的合并、取交、取差、异或。
	自动套料 设置割缝宽度、切割余量补偿、优化次数等参数，多种板材套料的方式，包括套料起始点、（四个角点均可）、套料方向—水平或者竖直套料。 精确的套料计算，包括孔内套料等，并可自动生成余料切割线、余料图形，提高工作效率和板材利用率。
	碰靠 对象沿水平、垂直方向地尽可能靠在一起，最大化利用切割材料，减少浪费。(详细)
	节点工艺 文泰套料软件特有的处理工艺。通过节点编辑命令解决坡口加工、切割引线等问题。快速准确生成外尖角、内尖角、外圆角、圆角、斜角。快速编辑提取的轮廓线。 坡口加工、切割引线解决方案 均可精确设定引线的尺寸、圆角半径，多个角点处理可一次完成。 节点编辑 精确或随意编辑绘制或者提取的图形形状，方便调节切入切出线形状，任意位置设置加工起始点。
	连割桥工艺 任意设置连割桥位置、桥宽度。有效避免或减少预热、穿孔，降低割嘴和电极的消耗，提高切割效率。
	断开桥工艺 防止薄板件加工变形而加入断点，并可以设置引入、引出线来防止在材料边缘多次穿孔，影响材料切割质量。可设置断点间隔和断缝距离，单独设定引入和引出线的长度，可控制内轮廓是否打断等。
	切入切出工艺 任意设定切入、切出点位置，智能捕捉切入、切出点。 切入切出类型分直线、圆弧、直线加圆弧三种方式。均可单独设置引入、引出线的长度、角度、圆弧半径以及欠切、重叠距离。
	智能捕捉 智能捕捉功能不但在图形绘制时，大大提高绘图的精确度和绘图效率，在图形切入切出点的位置选择上，同样精确，快捷。鼠标移动到图形的特殊点时会自动显示捕捉到的点类型。
	空程连割工艺 设定适当的距离参数，短距离空走自动优化为连割，减少穿孔数量、节省割嘴、提高加工效率。
	共边切割工艺 裁剪掉公共边，再生成加工路径，实现共边切割。(详细)
	智能区域 当图形分内外轮廓时，经过组合后生成切割路径时，软件会自动识别内外轮廓并智能生成正确的切割路径、增加引入引出线，内轮廓在内，外轮廓在外。不需要自己去繁琐的定义内外轮廓。
	路径编程 分为自动路径和手动路径两种生成方式。 自动路径 自动路径是快速高效的路径编程方法，对预设切割工艺参数进行设定。 可设置切割方式、切割方向、补偿类型和补偿值、短距离空程优化连续切割、切割速度、空走速度等，可单独设置引入、引出线的长度、角度、圆弧半径以及欠切、重叠距离。 手动路径 通过人工控制切割方向和顺序，便于针对不同的零件设置不同的切割工艺，是自动路径的必要补充。 可设定加工速度、偏置补偿（左、右、无）等工艺参数。支持路径的回退功能，可回退到上一步，重新选择路径走向。利用手动路径的智能引导，可以更好的生成共边切割路径。
	路径编辑 生成的切割路径可以进行路径调序、路径分割、路径合并、路径分离。 路径调序 自己设定每条切割路径的先后加工顺序，以控制实际加工的切割顺序来提高加工效率。特点：每条路径的加工序号显示在图形的加工开始点位置，序号直观，更改方便。 路径分割 解决切割中需要的零件超出切割机加工范围的问题。将大的切割路径分割成加工允许范围内的几个版块分次输出。 路径合并与分离 一次生成多条切割路径可以打散后单独输出，多条分散的路径可合并为整体进行路径调序等。
	加工模拟功能 模拟实际加工中割嘴的运动轨迹。通过验证加工轨迹的正确性，防止加工失误，减少试切过程。模拟过程中，加工速度可调。
	路径输出 多种加工工艺（切割、预穿孔、喷粉划线），输出原点可选择特征点输出、或精确定位输出。 切割——-正常切割加工方式输出 预穿孔—–使用损耗大的割嘴预先进行所有零件的穿孔工作，再使用好的割嘴实际加工，节省割嘴。 喷粉画线—勾勒出图形轮廓，进行实际切割加工前的正确性验证。
	设备后处理 软件生成标准G代码，用户可根据需要添加厂家设备类型，设置G代码指令，真正做到后处理方式，灵活而不受限制。 可设置相应设备的程序头、程序尾、开火指令、关火指令、圆弧表示方式、补偿、输出速度指令、以及代码文件后缀可根据系统要求设置*.nc、*.txt 等格式。
	丰富的图库 文泰公司十几年来积累的上万张丰富的、涉及面广、实用性强的图库，提高工作效率，用户可以自定义图库。
	图层管理 不同的层可以并存，在不同的层之间相互切换来实现，并且在任意一个层下还可以显示其他层的图形，便于参照，从而替代了多窗口显示功能。(详细)
