UcanSign

2022-11-28

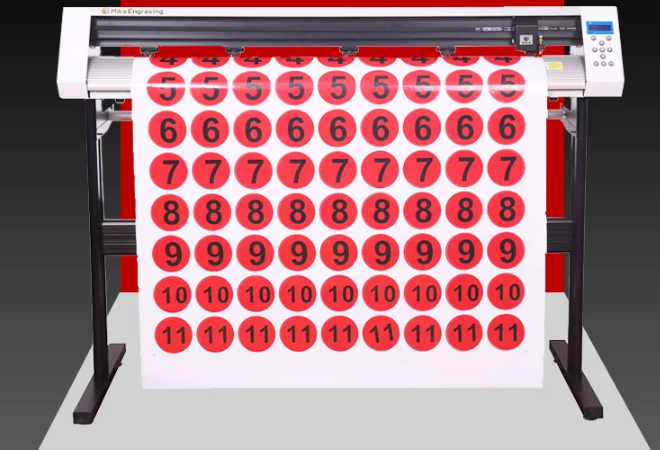

Ucansign刻写软件,是一款支持刻字机、条幅机的多功能软件,既能刻字,又能写条幅。

2006年,文泰公司在国内率先推出第一代条幅机软件,名为“文泰V8写布幅软件”。
2007年,在第一代的基础上,对写布幅软件做了重大改进,推出了第二代条幅机软件,并正式将“写布幅软件”命名为“刻写软件”。

写绘输出设计方便,所见即所得,可以预先观察输出效果,支持单线字输出,路径优化效率高。提供多种写绘输出方式,并能灵活控制输出效果和输出速度,通过计算机串口、并口可直接控制条幅机输出,并能对输出过程完全控制,可随时取消操作。
刻绘输出高效快捷,为使用刻绘功能的用户带来方便。

设计简单
版面即工作区域,布局采用所见即所得原则,输出内容要求在版面范围内。

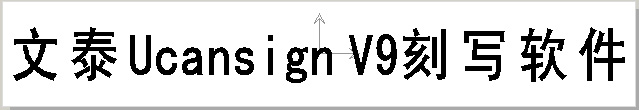

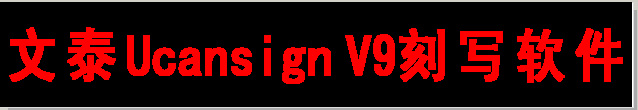

填充设置

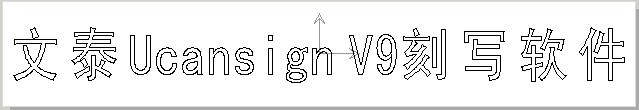

在写输出或仿真之前,必须要对内容进行填充,否则写出来的结果为轮廓线输出。

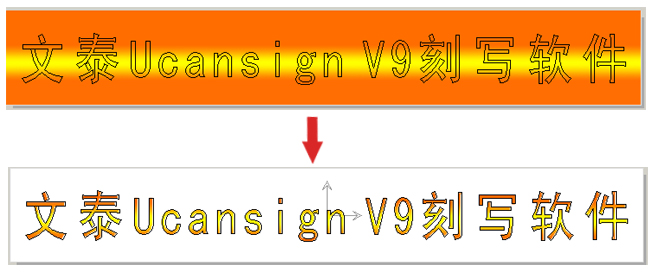

图像裁剪
对图像进行轮廓裁剪,方便制作图像填充效果字,为色带打印输出提供很好的帮助。



语言文字
可将文字进行旋转、拉伸,比例缩放、倾斜、沿线排版等操作,修改后的文字在文本状态下仍可进行各种文字编辑;支持多国语言,在同一版面上可以同时输入中文简体、中文繁体、韩文、日文、俄文、希腊文等,方便多民族聚集地使用。
支持单线
软件中提供单线字体,并有提取单线功能,可以将任何文字变为单线体,方便条幅中写小字的需求。支持单线字输出,软件中的单线字或非闭合图形,可以直接用写绘功能进行输出。

写绘方式
提供多种写绘输出方式,供不同需求:

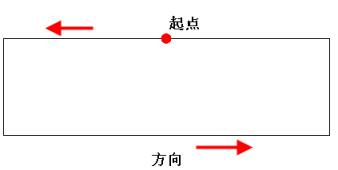

1)边脚落笔:从文字的边缘落笔,如图所示;书写速度较快,在边缘抬落笔的时候可能会留下斑点,影响书写质量。



2)中心落笔:从文字的中心落笔,如图所示;书写速度比“边脚落笔”的方式慢,但不会在边缘留下斑点,书写质量较好。




3)中心连笔:抬落笔的位置与“中心落笔”相同,与其不同的是在进行下一走笔路径时,不用抬笔直接进行下一动作,加快了书写速度,而且避免了由于频繁抬落笔出现的积墨、留斑点现象,书写质量最好。

写绘仿真
在软件中,我们所设计的文字与图形,有可能存在字体的交叉、笔画的重叠或者图形的未完全闭合等情况,此时直接输出到条幅机,难免会有部分区域写出来后与实际不符。

为了避免此类情况的出现,软件中新增加了仿真功能,它可以对写输出效果进行仿真,预先观察最终效果。在仿真中可以看出在写的过程中是否有个别笔画遗漏、部分文字或笔画之间连接在一起的情况,然后通过修改再进行输出,从而避免了对材料造成的浪费,在节约成本的同时,还提高了工作效率。 写绘仿真(详细)



图形处理
强大的图形绘制与编辑功能,支持精确坐标输入、特征点捕捉,以及DXF、EPS、PLT、AI矢量文件的导入。

图像跟踪
快速提取图像轮廓,将位图转换为矢量图。

公式曲线
按照方程式生成曲线

{ X=fx(t)
or
{ R=r(t)
Y=fy(t) θ=theta(t)
Z=fz(t) Z=Z(t)

文字录入编辑
支持各国语言文字的录入,可对文字进行横排、竖排、旋转、倾斜、比例缩放、沿线排版、框内文本、文本替换等操作。

序列文本
快速制作带有序列号的产品,为产品设计节省大量时间。
沿线粘贴
  沿线粘贴是将对象沿直线或曲线进行复制排列,并可使对象的首尾重复相接,制作出极其美观的花纹图案。(详细)

批量复制
修改参数时,动态显示复制的结果;调节控制点,可保持行、列间隔不变,改变复制的行数与列数;按Ctrl键时调节控制点,保持行数与列数不变,可以改变行列间隔,使操作更加直观方便。(详细)


艺术变换
改变了传统的直线、圆弧绘图方式,提高了艺术绘图的灵活性,方便制作出具有艺术性的图形。 (详细)


拖拽定位、对齐
拖拽或移动图形时,按住Alt键,通过动态捕捉图形特征点,可实现图形的精确定位与缩放,及快速排样的功能。(详细)

图形运算
图形运算可实现图形的合并、取交、取差、异或。

节点编辑
在节点编辑中,可以对节点进行移动、增加、删除、平滑、锐化、对齐、分割、连接、闭合、设置起始点、自动减点等多种编辑方式,方便图形编辑修改。

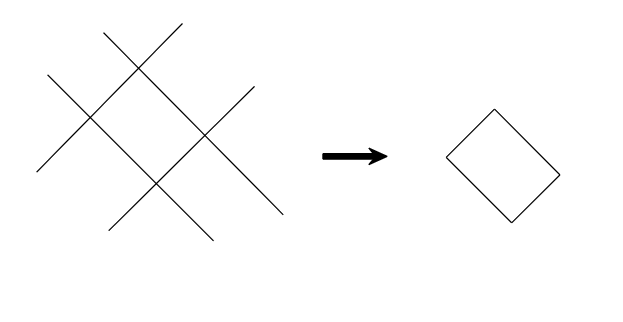

动态裁剪
轻松剪除图形中多余的线条,裁剪出或规则、或奇特、或具有趣味的图形,为CAD设计带来极大的方便。(详细)

图层管理
不同的层可以并存,在不同的层之间相互切换来实现,并且在任意一个层下还可以显示其他层的图形,便于参照,从而替代了多窗口显示功能。(详细)
